RP2350 裸机开发

By Juliet

今天亲自部署，亲自指挥 RP2350

Intro

在 MCU 的世界里，传统的巨头如意法(ST)或恩智浦(NXP)长期统治工业/消费级市场。然于 2021 年，凭借单板计算机(SBC)闻名全球的英国树莓派基金会（Raspberry Pi），推出了其首款自研微控制器芯片 —— RP2040。

RP2040 凭借独特的双核 Cortex-M0+ 架构、低廉的价格，以及极具革命性的 PIO(Programmable I/O) 状态机，瞬间引爆了开源硬件和嵌入式社区。

而本文的主角 RP2350，正是 Raspberry Pi(下简称rp) 在 24 年推出的第二代自研旗舰芯片。
鉴于本人有使用过 RaspberryPi4b 的经验，对 rp 的印象还算不错(?)

RP2350

RP2350 有 Cortex-M33 和 RISC-V Hazard3 两个核心，在本文章中，以 Cortex-M33 核心为例，研究 RP2350 从上电到执行自己编写的程序的过程。

RP2350集成了 Arm Cortex-M33 内核 。相比上一代 RP2040 所使用的 Cortex-M0+，Cortex-M33 属于更现代的 ARM 微控制器架构，在性能、指令集能力以及安全性方面都有明显提升。

RP2350 的时钟主频为 150MHz，将SRAM的大小提升到了 520KB，并引入了硬件安全(TrustZone)等功能。

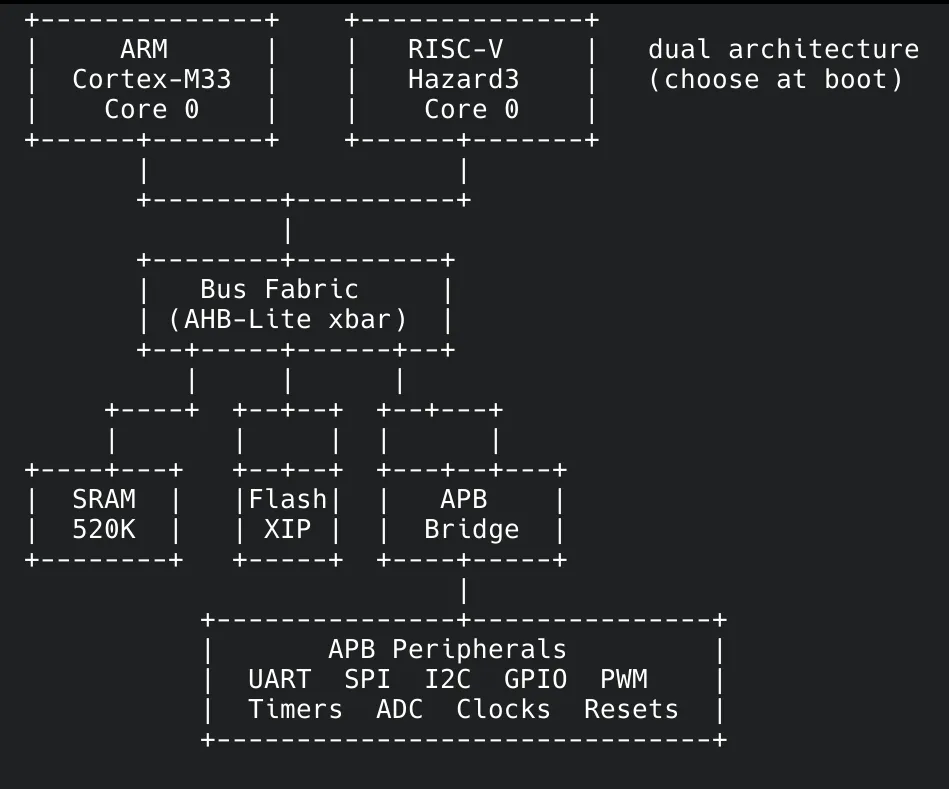

右图为 RP2350 的 大致结构
启动时由 BootRom 决定以哪一种架构运行
芯片内部采用基于 AHB-Lite 的总线结构，连接 CPU、SRAM、Flash 与外设模块
I2C, GPIO 等低速外设通过 APB Bridge 接到系统总线上

图源： Kevin Thomas 的仓库

Cortex-M33 基于 ARMv8-M Mainline 架构，实现了更完整的异常处理与系统控制机制，并支持更多高级特性。其采用 Thumb-2 指令集，即同时支持 16 位与 32 位混合指令编码。

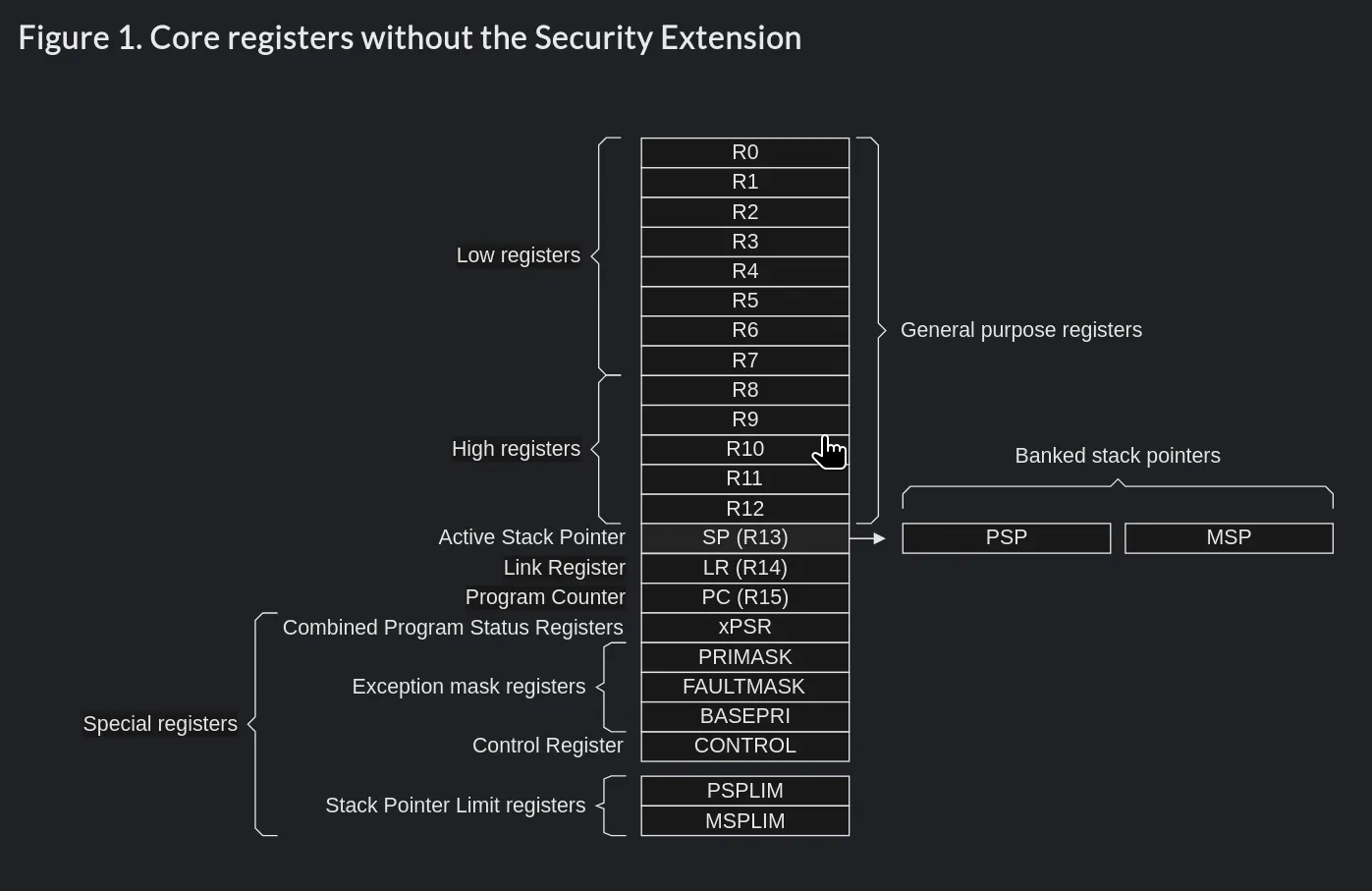

处理器内部提供了13个通用寄存器（r0–r12），以及： r13：栈指针（SP） r14：链接寄存器（LR） r15：程序计数器（PC）

图源: Arm 手册

芯片采用短小精悍的三级流水线结构：

取指令 Fetch --> 译码 Decode --> 执行 Execute
  • 此外，Cortex-M33 还内置了硬件整数除法器，支持： UDIV（无符号除法） SDIV（有符号除法）
  • 安全性方面，支持 ARM TrustZone 技术。
  • Cortex-M33 集成了嵌套向量中断控制器(NVIC)，能够高效管理中断优先级与异常响应。这对于实时嵌入式系统尤为重要。

不过以上内容都超出了本篇讨论的范围😋

Board

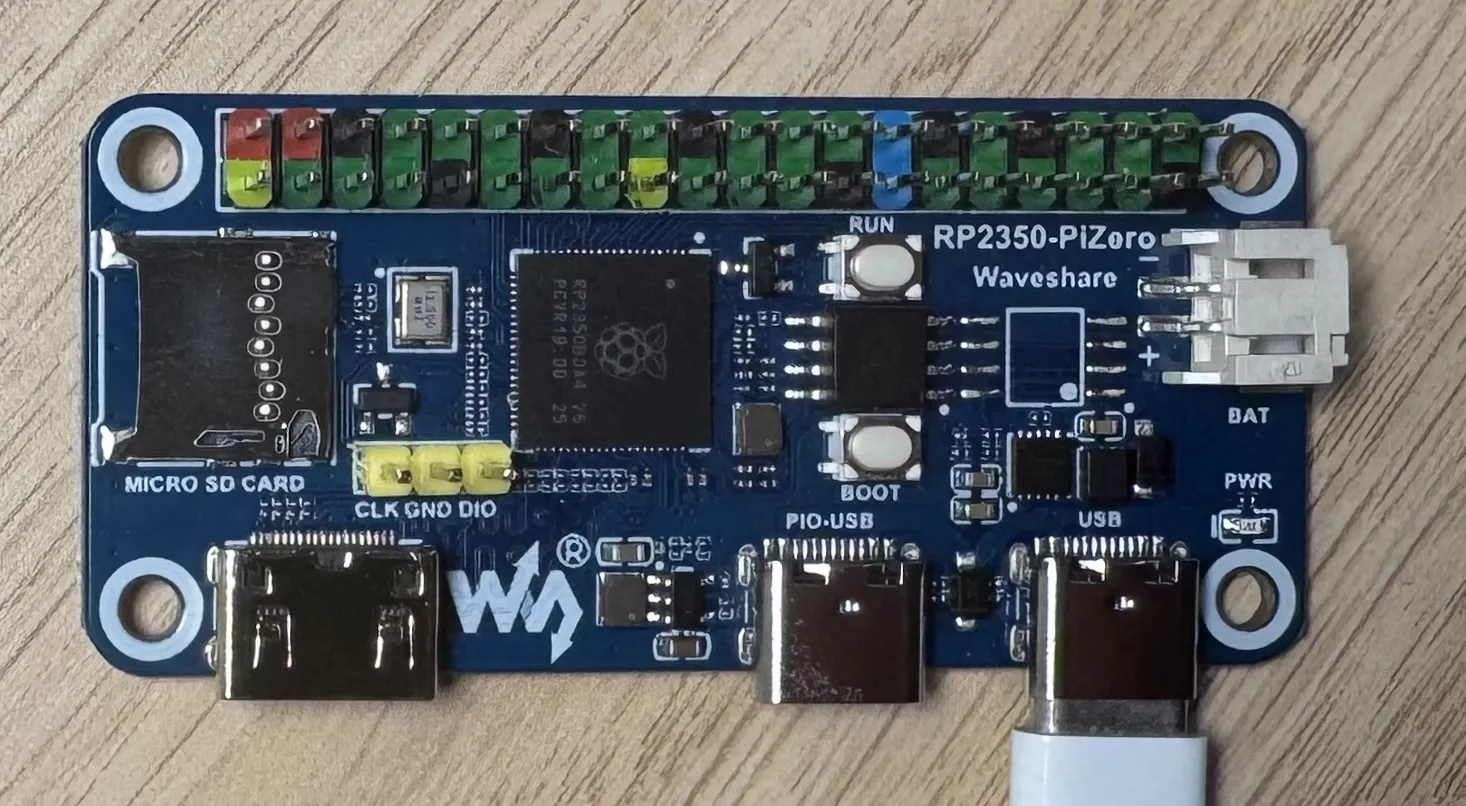

长啥样

斥60大洋巨资购买一块相当漂亮的 WaveShare Pizero 开发板

板子的可玩性很强，配备内置 DVI 接口、TF 卡槽、PIO-USB 接口，40针 GPIO、PSRAM 扩展板，并且提供了 16MB 的外部 flash

使用 SDK! (其一)

B 话真多😅，倒是跑起来看看

幸运的是，rp 官方提供了 sdk，仓库地址: 🔗

SDK 提供了必要的头文件&库，用于使用 C/Cpp 为 RP 系列的 MCU 编写程序。

使用 SDK 点灯相当简单：

#include "pico/stdlib.h"        // include pico-sdk 的标准库头文件

int main() {
    gpio_init(15);              // 初始化 GPIO15
    gpio_set_dir(15, GPIO_OUT); // 设置为 输出模式
    gpio_put(15, 1);            // 输出高电平
    while (1);                  // 死循环
}

将 pico-sdk 的模板里面的 pico_sdk_import.cmake 复制到当前目录
然后只需在 CMakeLists.txt 里面 include(pico_sdk_import.cmake), 下面是一个最小模板：


cmake_minimum_required(VERSION 3.19.8)
include(pico_sdk_import.cmake)
project(Light_C_SDKv C CXX)
pico_sdk_init() # 初始化 SDK
add_executable(light_main
    main.c
)
# 强制指定编译选项
target_compile_options(light_main PRIVATE
    -mcpu=cortex-m33
    -mthumb
)
# 链接标准库
target_link_libraries(light_main
    pico_stdlib
)
# 生成烧录所需的特殊格式文件
pico_add_extra_outputs(light_main)

  • pico_sdk_import.cmake 会用到 PICO_SDK_PATH 环境变量，在本演示环境中为 /usr/share/pico-sdk
  • 在 build 目录下
    cmake -DPICO_PLATFORM=rp2350 ..
    -DPICO_PLATFORM=rp2350 是为了告诉 cmake 正在为 rp2350 开发，否则会使用老一代 rp2040 的配置
  • cmake 会生成 Makefile,
    make 即可
  • 末尾的 pico_add_extra_outputs() 会自动把生成的 .elf 文件加工打包，最终生成能直接拖拽烧录的 .uf2 固件

烧录！
按住开发板的 boot 键，然后使用数据线将开发板连接至电脑，此时开发板会被识别为一个 usb 存储设备，可以选择将刚才生成的 light_main.uf2 直接复制进去，也可以使用官方提供的 picotool:

picotool load ./light_main.uf2 -x

gpio15 的 led 就能点亮了。

使用 SDK! (其二)

什么鬼，这就能点亮了?

我们的 main 函数只用了4行😄
这是因为 pico-sdk 将复杂的操作封装成了简单的函数😇，比如，只需要gpio_init(15)就能初始化一个引脚。
本节将绕过 pico-sdk 的函数，使用汇编直接操作寄存器点灯。

Memory Mapped IO

  • 🤔 CPU 只能执行指令集里面定义的操作，无法直接控制某一个引脚的状态，那么应该如何操控一个外设呢？
  • 🤓 当然是配合外部电路咯
    在嵌入式系统中，硬件寄存器会被映射到内存地址空间，也就是说，e.g., 地址0xd0000000 可能不是RAM地址，而是负责控制某个硬件的寄存器的地址。

非常棒设计，使 CPU 能像在内存里写数据一样，在硬件寄存器里面写数据。再配合硬件电路，实现特定功能。

GPIO(通用输入输出)

阅读 RP2350 的手册

GPIO 也是一种硬件外设

对于 RP2350，一个 GPIO 由多个硬件模块控制：

  • PADS_BANK0: 物理引脚配置，决定引脚的电气特性，如:
    输出驱动能力，上拉/下拉 电阻，输入缓冲
  • IO_BANK0: 选择引脚复用
    为了在有限的引脚上集成更多的功能，一个 GPIO 不会只对应一个用途，正如其名 通用 输入输出，它可能同时支持 SIO, PWM, UART, SPI 等功能。
    通过向 GPIO 的 GPIOx_CTL 寄存器写特定值以选择对应的外设。
  • SIO: CPU 直接操作 GPIO 时使用的控制器
    负责 GPIO 输出使能，GPIO 输出高低电平，GPIO 输入读取。
    通过向 GPIO_OE_SET 寄存器写值使能 GPIO，向 GPIO_OUT_SET 寄存器写值控制 GPIO 输出电平。

Reset Controller(复位控制)

RP2350 的复位控制器（Reset Controller）在上电时会让大多数外设保持在 Reset 状态。
在使用某个外设之前，必须先解除它的 Reset，并等待复位流程完成。

IO_BANK0 与 PADS_BANK0 属于普通 GPIO 外设模块，因此在使用 GPIO 前需要先解除它们的 Reset。
SIO 属于 CPU 的核心 IO 子系统，因此在处理器运行时默认已经可用，不受普通外设 Reset 控制。

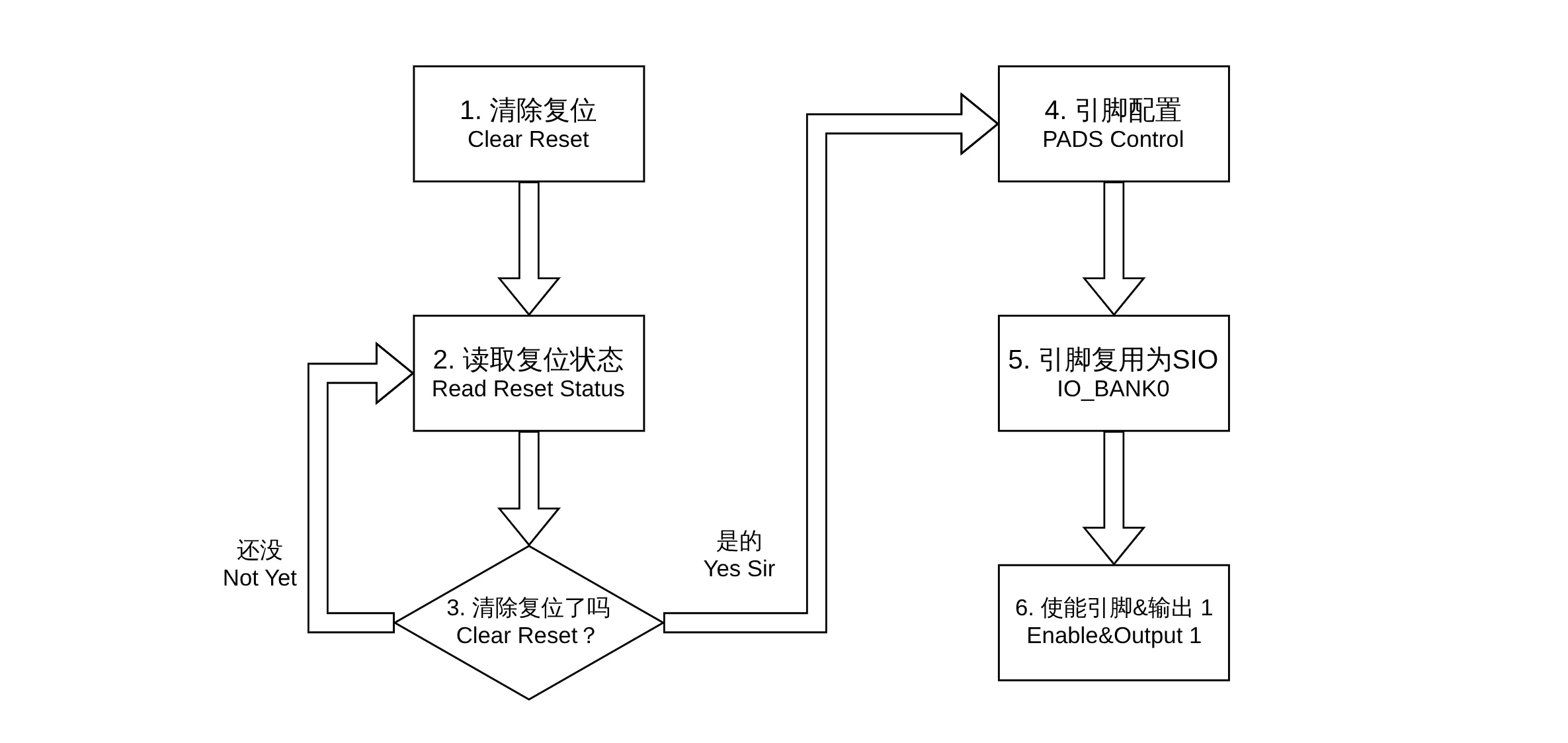

总结一下大致流程： 流程

  1. 清除IO_BANK0和PADS_BANK0复位:
    查询手册得知，只需将 RESET Register(0x40020000) 的第 6, 9 位 (分别对应 IO_BANK0, PADS_BANK0) 设置为 0。
  2. 读取复位状态:
    RP2350 提供了一个 RESET_DONE Register (0x40020008)，通过读取第 6, 9 位是否为 1 来判断是否复位完成。
  3. 判断是否复位完成:
    如果没有则回到上一步继续等待，如果完成则进行下一步。
  4. 物理引脚配置:
    根据手册，GPIO 15 对应的 PADS_BANK0 寄存器地址为 0x40038040, 写入 0x36，设置 12mA Drive 并清除 isolation.
  5. 将 GPIO15 复用为 SIO:
    根据手册，GPIO15 对应的 GPIO15_CTL 寄存器地址为 0x4002807c, 写入 0x5.
  6. 使能引脚并输出1:
    GPIO_OE_SET(0xd0000038) 寄存器的每一位分别对应 GPIO0 至 GPIO31, 要使能 GPIO15 需要将第 15 个 bit 设置为 1, 使能 GPIO15; 同样的方法，将GPIO_OUT_SET(0xd0000018) 的第 15 个 bit 设置为 1, 使其输出高电平。
👈 点击展开 Light_Assembly_SDKv.s，或者访问 我的仓库🔗
.syntax unified
.cpu cortex-m33
.thumb

.global start
start:
    @ 1. 解除复位 (IO_BANK0 和 PADS_BANK0)
    ldr r0, =0x40020000                 @ RESETS 基地址
    ldr r1, =((1 << 6) | (1 << 9))      @ 构造掩码 (bit 6, bit 9)

    ldr r2, [r0, #0x0]                  @ 读取 RESET 寄存器
    bics r2, r2, r1                     @ 清除对应位以解除复位
    str r2, [r0, #0x0]

reset_wait:
    ldr r2, [r0, #0x8]                  @ 2. 读取 RESET_DONE 寄存器
    tst r2, r1                          @ 3. 检查是否完成
    beq reset_wait

    @ 4. 物理引脚配置 (Pad Control)
    ldr r0, =0x40038040                 @ 直接指向 PADS_BANK0: GPIO15 寄存器 (0x40038000 + 0x04 + 15*4)
    movs r1, #0x36                      @ 12mA Drive, 清除 bit8(isolation)
    str r1, [r0]

    @ 5. 设置引脚复用功能 (GPIO Control -> SIO)
    ldr r0, =0x4002807c                 @ 直接指向 IO_BANK0: GPIO15_CTRL (0x40028000 + 15*8 + 4)
    movs r1, #0x5                       @ funct 5: SIO
    str r1, [r0]

    @ 6. SIO 配置与点亮
    ldr r0, =0xd0000000                 @ SIO 基地址
    ldr r1, =(1 << 15)                  @ GPIO 15 掩码

    str r1, [r0, #0x038]                @ GPIO_OE_SET: 设置为输出
    str r1, [r0, #0x018]                @ GPIO_OUT_SET: 拉高电平 (点亮)

以上写了一个名为 start 的函数，接下来只需要在 main.c 里面调用即可。

为此还需要略微修改之前的 CMakeLists.txt:

👈 点击展开 CMakeLists.txt，或者访问 我的仓库🔗
cmake_minimum_required(VERSION 3.19.8)

include(pico_sdk_import.cmake)

project(Light_Assembly_SDKv C CXX ASM)

pico_sdk_init()

add_executable(Light_Assembly_SDKv
    main.c
    Light_Assembly_SDKv.s
)

target_compile_options(Light_Assembly_SDKv PRIVATE
    -mcpu=cortex-m33
    -mthumb
)

set_source_files_properties(Light_Assembly_SDKv.s PROPERTIES LANGUAGE ASM)

target_link_libraries(Light_Assembly_SDKv pico_stdlib)

pico_add_extra_outputs(Light_Assembly_SDKv)

不出所料，gpio15 的 led 就能点亮了。

不用 SDK！🚫

等等，你还没解释 CPU 是怎么进入 main.c 的呢！💢

为了搞清楚这一点，接下来的部分将简单(?)介绍 RP2350 的启动过程，并不再使用 SDK, 使用汇编与链接脚本点灯。

地址映射

RP2350 是32 位 CPU, 具有 2^32bit = 4GB 的寻址空间，这些空间被分配给了 ROM, XIP, SRAM, 外设(Peripherals), 私有外设(Private Peripherals)。

Region寻址范围大小功能
ROM0x00000000 - 0x0fffffff256 MBBoot Rom
XIP0x10000000 - 0x11ffffff32 MB外部 flash
SRAM0x20000000 - 0x20081fff520 KB片上RAM
Peripherals0x40000000 - 0x4fffffff256 MB外设寄存器
Private Peripherals0xe0000000 - 0xe00fffff1 MB私有外设

  • Boot ROM:
    Boot ROM 是芯片内部固化的一段只读程序，通电后最先执行，负责初始化硬件，加载程序，跳转到用户程序入口等。

  • XIP:
    在一般的计算机中，运行一段程序需要将指令搬到 RAM 里面，然而为了节省 RAM 和硬件复杂度, RP2350 使用了 XIP(Execute In Place)

    XIP 将 0x10000000 - 0x11ffffff 这段地址映射到外部存储设备(flash)，CPU 通过 QSPI 直接从 flash 取指令运行，无需将指令复制到 RAM。 因此，程序代码会直接存放在外部 flash 里面。

  • SRAM:
    SRAM 是芯片内部高速读写内存，负责存放调用栈，堆，临时变量等。

  • Peripherals:
    即前文所讲的 Memory Mapped IO, 便于 CPU 直接操作硬件。

  • Private Peripherals: 这一部分属于 Cortex-M 内核私有外设，作为 ARM Cortex-M33 内核自身的一部分。

启动流程

阅读数据手册第5章，详细介绍了 RP2350 的启动过程

相比 RP2040, RP2350 的启动流程复杂了很多。
RP2350 新增了：

  • Secure Boot
  • OTP Boot
  • RAM Image Boot
  • 双核启动同步
  • TrustZone
  • 更多 Boot Mode

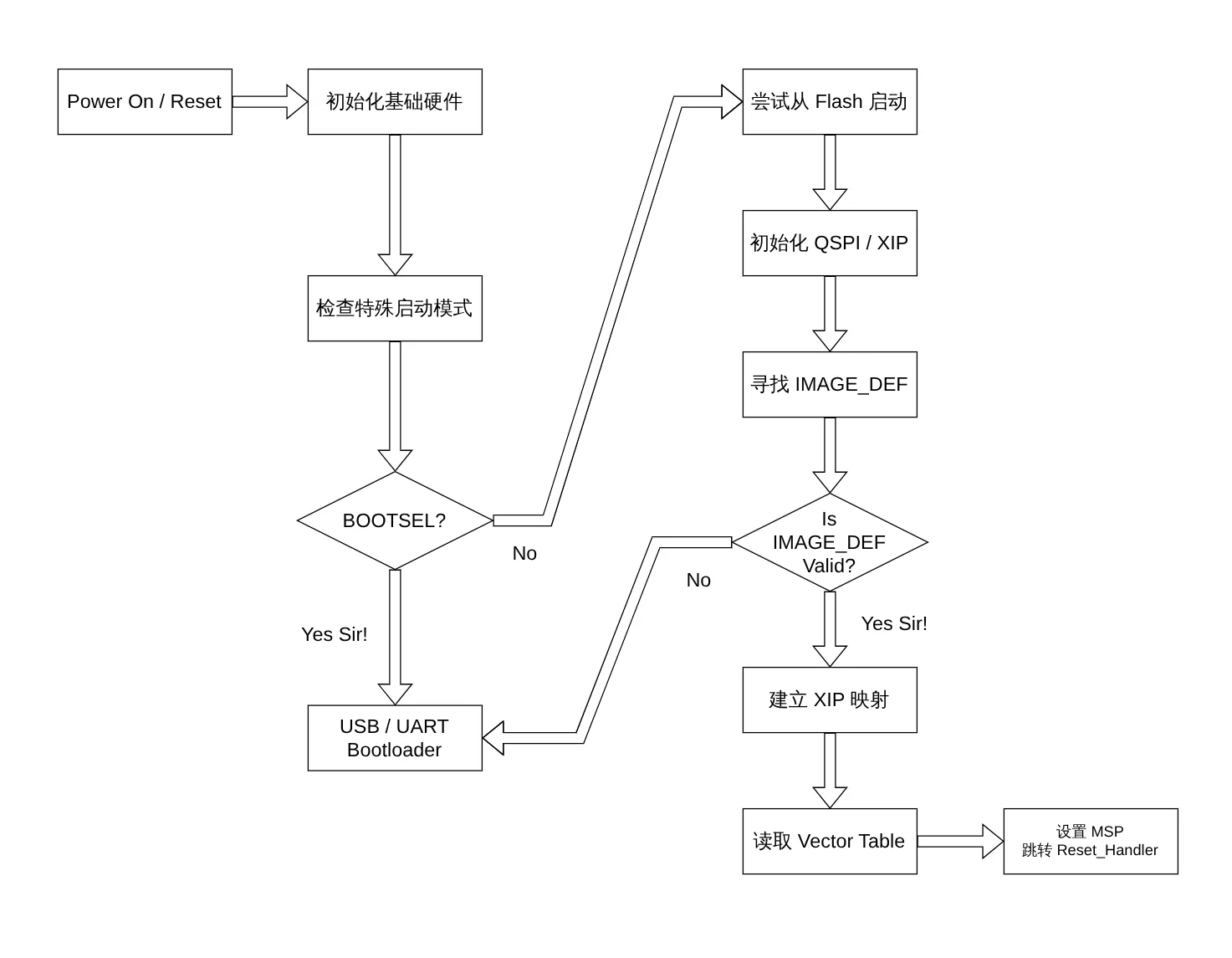

RP2350 支持多种启动方式， 手册对 RP2350 启动过程相比于 RP2040 从23 页增加到了 88 页😅，这里偷点懒，省略几个(很多)繁琐的步骤，只列出本项目的大致过程： Boot_Sequence

  1. 上电复位
    CPU 处于复位状态，时钟以较低频率运行，随后将从 BootROM(0x00000000) 开始运行

  2. 检查特殊启动方式
    RP2350 支持许多启动方式，如 OPT, SRAM Image, Rescue…
    BootROM 会读取 POWMAN, Watchdog Scratch Register 等寄存器来进行判断。
    不过本项目使用最常见的从 flash image 启动，无需涉及以上的启动方式。

  3. 检查 BOOTSEL
    BOOTSEL 是开发板上的 BOOT 按钮，若被 BootROM 检测到按下，则进入 USB/串口 Bootloader，并设置时钟，等待外部设备下载程序。
    这也是为什么在前面的章节中，烧录程序时需要按住 BOOT 按钮，再连接 USB.

  4. 初始化 QSPI
    如果 BOOT 按钮没有被按下，则尝试从 flash 启动，为此需要初始化 QSPI / XIP，让 CPU 能访问 外部 flash。

  5. 寻找 IMAGE_DEF
    Boot ROM 会在 flash 的前 4KB 寻找合法的 IMAGE_DEF 镜像，IMAGE_DEF 用于告诉 BootROM 后面的指令属于哪种架构(ARM/RISC-V), 程序入口(ENTRY Point), Vector Table 在哪里，是否包含 Secure Boot 签名。

  6. 在识别到 合法的 IMAGE_DEF 后会建立正式 XIP 执行环境，准备让 CPU 从 flash 连续取指令。

  7. 根据 IMAGE_DEF, CPU 读取 Vector Table，跳转至 ENTRY Point，开始执行用户编写的指令，至此 BootROM 结束。

Implementation

启动的过程虽复杂，其实需要手动实现的内容不多，最主要的是一个合法的 IMAGE_DEF 头，一个简单的 Vector Table, 以及一个链接脚本。
在之前的示例里面，我们使用的 pico-sdk 为我们写好了这些东西，接下来将手动实现。

IMAGE_DEF

首先要解决的是IMAGE_DEF

RP2350 定义了一套称为 Metadata Block 的镜像描述格式，其结构如下：

+------------+
| HEADER     |       <=       头，作为一个合法的 block 的开始
+------------+
| ITEM 0     |       <=       第一个 item
+------------+
| ITEM 1     |
+------------+
| ...        |
+------------+
| LAST_ITEM  |       <=       LAST_ITEM, 它用于告诉 BootROM 前面 item 总长度是多少
+------------+
| LINK       |       <=       指向下一个 block 的相对地址偏移量(有点像循环链表)
+------------+
| FOOTER     |       <=       尾。作为一个合法的 block 的结束
+------------+

一个 Metadata Block 可以有多个 item 数据手册已经为我们提供了一个最简的 IMAGE_DEF😋

.section .image_def, "a"        @ "a" 表示只读可分配
image_def:
    .word 0xffffded3            @ magic number 手册规定必须为此数字作为开头
    .word 0x10210142            @ image_def item, 代表是一个运行在 RP2350 上的 ARM 可执行程序
    .word 0x000001ff            @ LAST_ITEM
    .word 0x00000000            @ 相对地址偏移量
    .word 0xab123579            @ footer number 手册规定必须为此数字作为结尾

翻译一下：

+------------+
| HEADER     |       <=       头，作为一个合法的 block 的开始 = 0xffffded3
+------------+
| ITEM 0     |       <=       第一个 item, 就是image_def item = 0x10210142
+------------+
| LAST_ITEM  |       <=       LAST_ITEM, = 0x000001ff, 包含 size_flag, item_type，用于告诉 BootROM 当前 block 的 item 数量，并终止 item 列表解析
+------------+
| LINK       |       <=       指向下一个 block 的相对地址偏移量 = 0, 指向自己
+------------+
| FOOTER     |       <=       尾。作为一个合法的 block 的结束 = 0xab123579
+------------+

注意到，虽然写好了一个合法的 IMAGE_DEF，但仍没有告诉程序入口在哪里。

实际上还可以定义 ENTRY Point Vector Table item，用于显示指定程序入口和向量表的位置，在这个实例中并没有定义，因此 BootROM 会采用 Cortex-M 的默认方式：

  • 将 flash 起始位置(0x10000000)视为 Vector Table 开始位置
  • 读取 0x10000000 +0x0 为初始 MSP
  • 读取 0x10000000 +0x4 为 Reset_Handler 地址
  • 设置 MSP
  • 跳转至 Reset_Handler 开始执行

总结：在 flash 的开头存放 Vector Table，然后放 IMAGE_DEF，最后是 编写的指令，BootROM 先在 flash 前 4KB 内寻找 IMAGE_DEF，确认该镜像合法；随后按照 Cortex-M 约定读取 Vector Table，并进入 Reset_Handler。

向量表(Vector Table)

由于这个项目只涉及到控制 GPIO 输出，并未使用到复杂的中断，只需要提供启动所必需的最小 Vector Table：

.section .vectors, "ax"
.equ STACK_TOP_ADDRESS, 0x20082000
.global vector_initialization
vector_initialization:

    .word STACK_TOP_ADDRESS         @ 栈顶地址
    .word stack_initialization      @ Reset Handler 地址(含 Thumb 位)

    @ 或者 直接跳转到主程序
    @ .word STACK_TOP_ADDRESS
    @ .word _start

虽然在 Vector Table 里面定义了调用栈顶地址，许多项目仍会在 Reset Handler 里面重新设置 MSP.

.global stack_initialization
.thumb_func
stack_initialization:
    ldr     r0, =STACK_TOP_ADDRESS
    mov     sp, r0                   @ 设置 MSP
    b       _start                   @ 跳转至主程序

_start 就是之前写的start函数。

链接脚本(Linker Script)

OK, 现在我们的 flash 内部的布局如下：

+----------------------+
| Vector Table         |        <=      0x10000000
+----------------------+
| IMAGE_DEF            |
+----------------------+
| Reset_Handler        |
| Application Code     |
+----------------------+

目前我们已经写好了

  • IMAGE_DEF
  • Vector Table
  • Reset Handler

但是编译器不知道将这些内容放到什么位置

链接脚本登场！

 [Source Code] xxx.s
         |
         |   assembler
         |
         |
         V
 [Object File] xxx.o
         |    (只有 sections, 没有最终地址)
         |
         |    linker + linker script
         |      .vectors ->  FLASH
         |      .bss     ->  RAM
         V
[ELF Executable] xxx.elf
         |    (有最终地址)
         |
         |
         V
 0x10000000 -> Vector Table
 0x10000xxx -> IMAGE_DEF
 0x10000xxx -> 主程序
 0x20000000 -> SRAM


汇编器只负责将汇编指令翻译为机器码，
生成的 .o 文件里面有 .text、.vectors、.bss 等 section, 但并不知道这些 section 应该位于什么位置。

决定程序内存布局的是链接器，
链接器根据链接脚本的规则，将不同 section 放入指定内存区域。

在本项目中，我们只需要将 Vector Table 放在 flash 的开头，IMAGE_DEF 随其后，最后放编写的指令。

链接脚本如下：

👈 点击展开 Light_Assembly_NoSDKv.ld，或者访问 我的仓库🔗
MEMORY
{
    /* 外部 QSPI Flash 的 XIP 映射区域 */
    /* 程序代码会被放在这里，并直接从 flash 执行 */
    FLASH (rx)  : ORIGIN = 0x10000000, LENGTH = 16M
    /* 片上 SRAM */
    SRAM  (rwx) : ORIGIN = 0x20000000, LENGTH = 520K
}

SECTIONS
{
    .text :
    {
        /* Vector Table */
        KEEP(*(.vectors))
        /* IMAGE_DEF */
        KEEP(*(.image_def))
        /* 其余代码段 */
        *(.text*)
    } > FLASH

    /* 未初始化全局变量 */
    .bss :
    {
        *(.bss*)
    } > SRAM

    /* 已初始化全局变量 */
    .data :
    {
        *(.data*)
    } > SRAM
}

构建！

目前已经有了：

.
├── Light_Assembly_NoSDKv.ld
└── Light_Assembly_NoSDKv.s

终于可以开始编译了🤓
将汇编源码转换为目标文件：

arm-none-eabi-as -mcpu=cortex-m33 -mthumb -g Light_Assembly_NoSDKv.s -o Light_Assembly_NoSDKv.o

链接，生成 elf 文件：

arm-none-eabi-ld -nostdlib  -T Light_Assembly_NoSDKv.ld Light_Assembly_NoSDKv.o -o Light_Assembly_NoSDKv.elf

将 ELF 提取为纯二进制：

arm-none-eabi-objcopy -O binary Light_Assembly_NoSDKv.elf Light_Assembly_NoSDKv.bin

最后转换为 RP2350 USB Bootloader 可识别的 UF2：

picotool uf2 convert Light_Assembly_NoSDKv.bin Light_Assembly_NoSDKv.uf2

😵‍💫😵‍💫😵‍💫，还是写一个 Makefile 吧：

👈 点击展开 Makefile，或者访问 我的仓库🔗
# Program Settings
NAME = Light_Assembly_NoSDKv

# Toolchain
AS = arm-none-eabi-as
LD = arm-none-eabi-ld
OBJCOPY = arm-none-eabi-objcopy
OBJDUMP = arm-none-eabi-objdump
PICOTOOL = picotool

AS_FLAGS = -mcpu=cortex-m33 -mthumb --warn --fatal-warnings -g
LD_FLAGS = -nostdlib -g
OBJDUMP_FLAGS = -D -s -f -r -x -WL --architecture=cortex-m33

LD_SCRIPT = $(NAME).ld

OUTPUT_DIR = bin
DUMP_DIR = dump

S_FILES = $(wildcard *.s)
O_FILES = $(patsubst %.s,$(OUTPUT_DIR)/%.o,$(S_FILES))

all: clean $(OUTPUT_DIR) $(DUMP_DIR) $(OUTPUT_DIR)/$(NAME).uf2

$(OUTPUT_DIR):
    mkdir -p $(OUTPUT_DIR)

$(DUMP_DIR):
    mkdir -p $(DUMP_DIR)

$(OUTPUT_DIR)/%.o: %.s
    $(AS) $(AS_FLAGS) $< -o $@

$(OUTPUT_DIR)/$(NAME).bin: $(LD_SCRIPT) $(O_FILES)
    $(LD) $(LD_FLAGS) -T $(LD_SCRIPT) $(O_FILES) -o $(OUTPUT_DIR)/$(NAME).elf
    $(OBJDUMP) $(OBJDUMP_FLAGS) $(OUTPUT_DIR)/$(NAME).elf > $(OUTPUT_DIR)/$(NAME).elf.dump
    $(foreach obj,$(O_FILES),$(OBJDUMP) $(OBJDUMP_FLAGS) $(obj) > $(obj).dump;)
    $(OBJCOPY) -O binary $(OUTPUT_DIR)/$(NAME).elf $(OUTPUT_DIR)/$(NAME).bin
    mv $(OUTPUT_DIR)/*.dump $(DUMP_DIR)

$(OUTPUT_DIR)/$(NAME).uf2: $(OUTPUT_DIR)/$(NAME).bin
    $(PICOTOOL) uf2 convert $(OUTPUT_DIR)/$(NAME).bin $(OUTPUT_DIR)/$(NAME).uf2

clean:
    rm -Rf $(OUTPUT_DIR)
    rm -Rf $(DUMP_DIR)

end

References

官方文档

项目仓库

相关视频

工具链

Comments

Comment freeeeely!
